日本JIMA分辨率測試卡

JIMA（日本檢測儀器制造商協會）致力于關注各種檢測儀器，其中包括無損檢測儀器，JIMA分辨率測試卡，用于測量X射線系統的分辨率，以保證X射線系統在微米和納米焦點的圖像質量。

JIMA RT CT-01分辨率測試卡（專用于三維CT系統分辨率測試）

測試卡封裝在一個防護盒中

圖案布局：T型

線/空間尺寸：5種規格圖案

3μm, 4μm, 5μm, 6μm, 7μm

JIMA RT CT-02分辨率測試卡

測試卡封裝在一個防護盒中

盒子的外形尺寸（W x D x T）：40 x 30 x 5mm

芯片尺寸（W x D x T）：5 x 5 x 0.06mm

圖案布局：L型

線/空間尺寸：16種規格圖案

0.4μm, 0.5μm, 0.6μm, 0.7μm, 0.8μm, 0.9μm, 1.0μm, 1.5μm,

2.0μm, 3.0μm, 4.0μm, 5.0μm, 6.0μm, 7.0μm, 10.0μm, 15.0μm

JIMA RT CT-04分辨率測試卡

測試卡封裝在一個防護盒中

盒子的外形尺寸（W x D x T）：40 x 30 x 5mm

芯片尺寸（W x D x T）：5 x 5 x 0.015mm

圖案布局：T型

線/空間尺寸：32種規格圖案

0.1μm, 0.15μm, 0.2μm, 0.25μm, 0.3μm, 0.35μm, 0.4μm, 0.5μm, 0.6μm, 0.7μm, 0.8μm,

0.9μm, 1.0μm, 1.5μm, 2.0μm, 3.0μm, 4.0μm, 5.0μm, 6.0μm, 7.0μm, 8.0μm, 9.0μm, 10.0μm

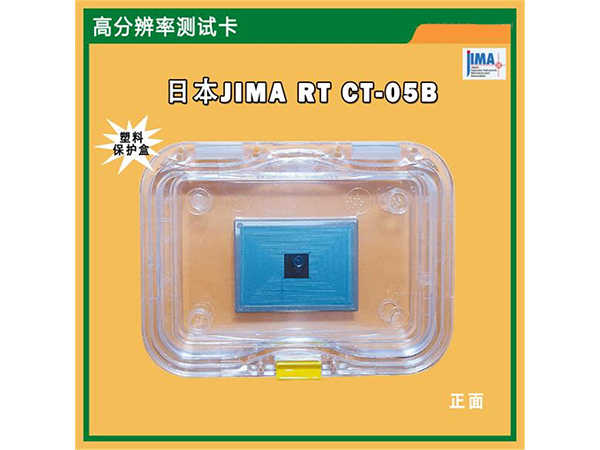

JIMA RT CT-05分辨率測試卡

測試卡封裝在一個防護盒中

盒子的外形尺寸（W x D x T）：40 x 30 x 3mm

芯片尺寸（W x D x T）：8 x 8 x 0.2mm

圖案布局： T型(3-10μm)

          I型(15-50μm)

線/空間尺寸：16種規格圖案

3.0μm, 4.0μm, 5.0μm, 6.0μm, 7.0μm, 8.0μm, 9.0μm, 10.0μm （T型）

15μm, 20μm, 25μm, 30μm, 35μm, 40μm, 45μm, 50μm（I型）
