KS107BG(N)型超聲體模適用于工作頻率在5MHz以上，一般不超過15MHzＢ超設備的性能檢測。

一.技術指標

1.TM材料聲速：(1540±10)m/s(23±3℃)

2.TM材料聲衰減系數斜率：(0.70±0.05)dB/cm/MHz(23±3℃)

3.尼龍靶線直徑：(0.3±0.02)mm, (0.15±0.02)mm

4.尼龍靶線位置公差：±0.1mm

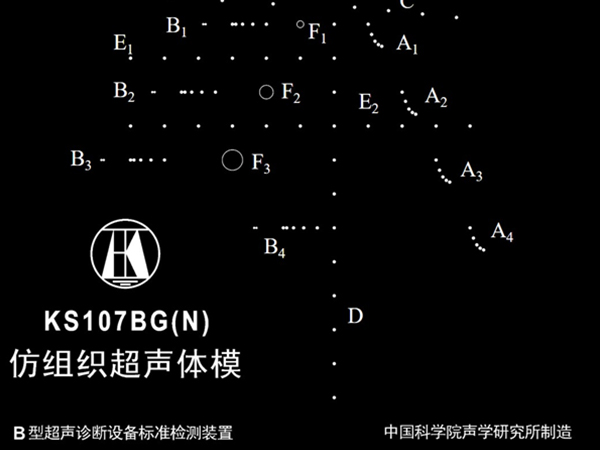

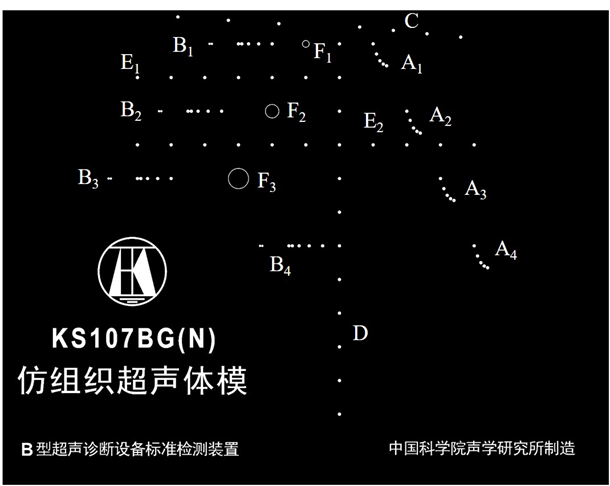

TM材料中嵌埋有線靶12群，其分布如附圖所示，計有：

1.A1─A4：

軸向分辨力靶群。各群中最上面一條靶線分別位于深度10，30，50，70mm處，每群中靶線中心垂直距離由上而下依次為3，2，1，0.5mm，水平距離均為１mm。

2.B1─B4：

側向分辨力靶群，分別位于深度10，30，50，70mm處，每群中靶線中心水平距離依次為0.5，1，2，3，4mm。其中靶線中心間距為0.5mm的兩條靶線為直徑為0.15mm的尼龍單絲。

3.C：

盲區靶群。靶線中心至聲窗垂直距離分別為8，7，6，5，4，3，2mm。聲窗相鄰靶線中心橫向間距為10mm和15mm。

4.D：

縱向靶群，共含靶線12條，相鄰兩線中心距離均為10mm。

5.E1-E2：

橫向靶群， E1位于深度20mm處，E2位于深度40mm處，相鄰兩線中心距離均為10mm。

模擬病灶

TM材料內嵌埋有囊性模擬病灶3個，均為圓柱形，直徑分別為2，4，6mm，柱軸均與靶線平行，軸心分別位于深度10，30，50mm處。
