楊凱（四川省醫療器械檢測中心有源醫療器械檢測室，成都 611731）

摘要 目的：通過開展在用醫用電氣設備電磁兼容性評價研究，提升質量監管手段，保障民眾用械安 全，促進醫療器械產業健康發展。

方法：梳理可操作的電磁兼容現場檢測項目，提出根據使用范圍、頻 次、風險等因素選擇檢測品種，為保證全面、有效評價研究提出了需要采取的措施。

結果與結論：充分 考慮在用醫療器械受到的電磁干擾的影響，盡可能防止出現醫療誤診、報警失靈、意外能量輸出等危害 患者或醫護人員的情況，探索在用醫療器械電磁兼容性評價研究機制。

關鍵詞： 在用醫療器械；電磁干擾；電磁兼容性；現場測試；評價；措施

中圖分類號： R197.39 文獻標識碼：A 文章編號：1002-7777(2019)01-0079-06 doi:10.16153/j.1002-7777.2019.01.014

Electromagnetic Compatibility Evaluation of In-use Medical Devices

Yang Kai (Active Medical Device Testing Office, Sichuan Testing Center of Medical Devices, Chengdu 611731, China)

Abstract Objective: To carry out the study on the electromagnetic compatibility evaluation of in-use medical devices in order to improve the means of quality supervision, to ensure the safety of medical equipment and to promote the healthy development of medical device industry.

Methods: The operational field test items of electromagnetic compatibility were analyzed, the suggestion that the selection of test varieties should be done according to the scope of use, frequency, risk and other factors was put forward, and the necessary measures to ensure comprehensive and effective evaluation were also proposed.

Results and Conclusion: The effects of electromagnetic interference on inuse medical devices were fully analyzed so as to prevent medical misdiagnosis, alarm failure, unexpected energy output and other hazards to patients or medical staffs and to explore the mechanism of electromagnetic compatibility evaluation of in-use medical devices.

Keywords: in-use medical devices; electromagnetic interference; electromagnetic compatibility; on-site testing; evaluation; measures

1 引言

電磁兼容性[1]（Electromagnetic Compatibility， EMC），是指有源電子設備在其電磁環境中能正常 工作，但不對該環境中任何事物構成不能承受的電 磁騷擾的能力。隨著電子設備數量和種類的增加， 電磁輻射呈現指數級增長，已成為繼大氣污染、水 污染和噪聲污染之后的第4大污染[2]，特別是醫療 機構中醫療電氣設備極易受到電磁干擾的影響，給患者和醫護人員造成危害。因此，加強在用醫療器 械電磁兼容性評價研究勢在必行。

2 電磁兼容性評價背景

原[敏感詞]食品藥品監督管理總局于2012年發布的 《關于YY 0505-2012醫療器械行業標準實施有關 工作要求的通知》（食藥監辦械〔2012〕151號） 要求：第I類和Ⅱ類醫用電氣設備于2015年1月1日 起、第Ⅲ類醫用電氣設備于2014年1月1日起，首次申報注冊時應提交符合電磁兼容標準要求的檢測報 告。但是，由于強制要求時間較短、生產企業設計 考慮不足、上市產品與注冊產品差異或減配設計、 企業不具備電磁兼容測試條件無法自行驗證等原 因，在用醫療器械仍然存在較大的電磁干擾風險。

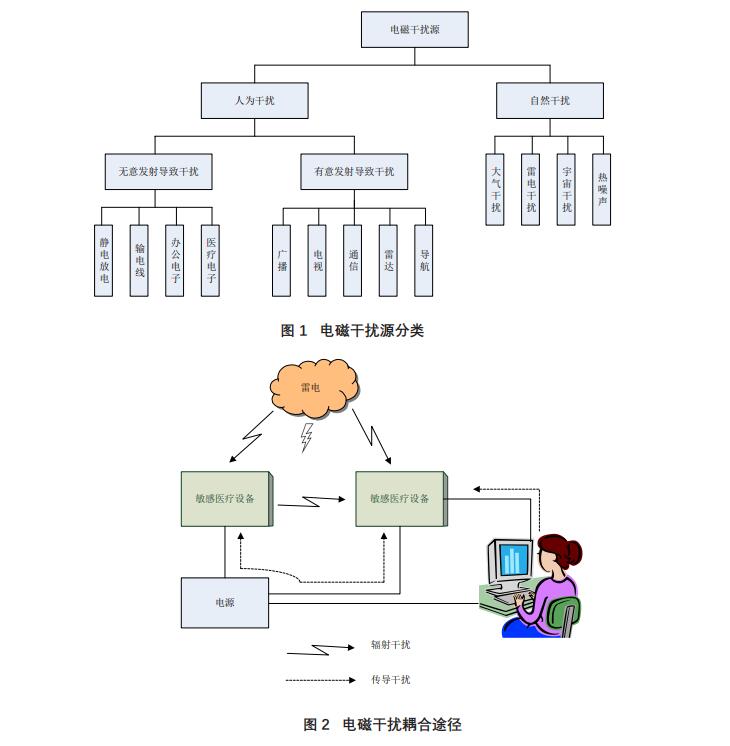

在醫療環境中，干擾源是較為復雜的，如圖 1所示。電磁干擾過程中，干擾源通過耦合路徑傳 輸?shù)矫舾性O(shè)備，而任何一個電子設備既可能是干擾 源，又可能是敏感設備，即相互影響，如圖2所示。

在電磁環境中，電磁干擾對醫療設備造成的 影響并導致的危害可能會嚴重影響醫療設備的安全 性和有效性，從而給患者和醫療工作者帶來不利的 影響。據國外某權威機構的報告[3]顯示：1994年1 月-2005年3月，550份醫療器械不良反應事件中， 可疑是由電磁干擾造成的占70%，其中導致死亡和 致傷的比例占10%。我國也有類似的案例報道，發 現多起醫療事故的罪魁禍?zhǔn)讈碓从陔姶鸥蓴_：新生 兒呼吸監護儀等設備出現報警失靈的狀況，是因為受到廣播電臺調制波的影響；某重癥病人正在進行 輸液搶救的過程中，輸液泵出現3次突然中斷運轉 的現象，調查分析發現，每當附近病人或病人家屬 使用手機時，輸液泵就會中斷工作。

3 電磁兼容性評價項目

為掌握醫療機構在用醫療器械產品質量狀 況，發現和化解風險，部分省級監管部門對在用醫 療電氣設備開展了監督抽驗和評價性抽驗工作。 但考慮到現場檢驗的局限性，這種檢驗基本上僅驗證部分性能指標以及“電壓和（或）能量的限 制”“保護接地、功能接地和電位均衡”“連續 漏電流和患者輔助電流”等電氣安全通用要求。 四川、陜西、青海、廣東等省相繼針對高頻手術治 療設備、彩色超聲診斷設備、血液分析儀、心電圖 機、心電監護儀、中低頻治療儀等開展了抽驗工 作。據了解，針對在用醫療器械電磁兼容性檢測， 僅北京市開展了傳導發射、輻射發射項目的監督抽 驗；成都市開展了傳導發射、輻射發射、浪涌抗擾 度等項目的評價性抽驗，抽驗結果不合格率高達60%以上。

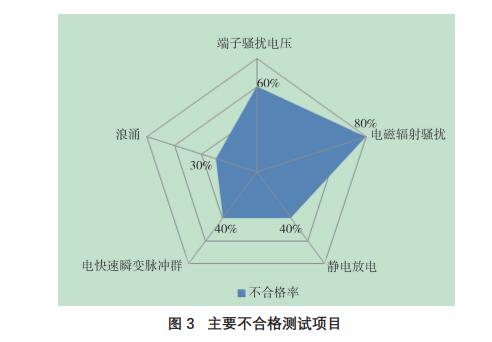

醫療器械電磁兼容適用標準主要是YY 0505- 2012和GB/T 18268.1-2010兩個基礎標準。自強制 檢驗要求以來，能一次性通過電磁兼容測試的國產 醫用電氣設備僅占30%左右，超過70%的設備需要 進行整改，而多次反復整改后的產品勢必增加成本 投入、結構改變，極可能與上市出售產品不一致。 以近50批檢測產品為例，不合格項主要集中在圖3 所示的幾個項目。

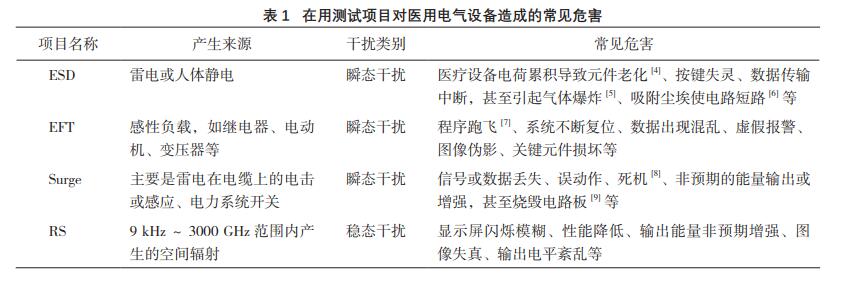

針對在用醫療器械評價測試，如果是小型 的、可移動的，可考慮進行實驗室測試，測試項 目[敏感詞]覆蓋圖3中的所有項目。但在現場測試， 考慮到測試環境的不確定性和待測電氣設備的尺 寸、邊界條件等因素，又要盡可能地不耽誤其正 常使用。綜合醫療不良事件反應案例，可考慮靜 電放電（ESD）、電快速瞬變脈沖群（EFT）、浪 涌（Surge）、射頻電磁場輻射（RS）4個項目，以基本驗證在用醫療器械的可靠性和有效性，此4個 項目對在用醫用電氣設備造成的常見危害如表1所 示。當然，ESD、EFT、Surge均屬于破壞性實驗， 為降低測試過程中對醫療供電網絡可能造成的干 擾，條件允許情況下，待測設備[敏感詞]單獨供電且在 非工作時段測試。同時，為防止測試時引起的空間 輻射對其他敏感設備的影響，測試場地要保證至少 3米的凈空間，測試環境要保證合理的溫濕度。

其中，射頻電磁場輻射抗擾度測試作為電氣、 電子設備受到射頻電磁場輻射時的性能評定依 據，是醫用電氣設備電磁兼容抗擾度試驗的基本要 求 [10]。特別是醫用核磁共振成像（MRI）、大型 X 射線機、PET-CT 等大型設備 [11]，需要考究有意 或無意空間輻射抗擾性能，因此射頻電磁場輻射 也是在用醫療器械評價研究的一個重要內容。YY 0505-2012[1] 中對射頻電磁場輻射的替代測試有較 為明確的規定：在安裝現場，利用出現在典型健康 監護環境中的射頻源（如無線電話、對講機和其他 合法的發射機）進行試驗。試驗使用的頻率應是 80 MHz ～ 2.5 GHz 范圍中工科醫（ISM）設備的使 用頻率，即 2.4 ～ 2.5 GHz[12] 的基波頻率。

當然，替代試驗需要對試驗現場周圍的射頻源 進行研究，以充分評價現場醫用電氣設備的射頻電 磁場輻射抗擾度 [13]。在 80 MHz ～ 2.5 GHz 頻段內，可以選用如下的干擾源 [14]，在實際測試中，應當 調整射頻發射源的功率和距離以提供規定的、合適 的試驗電平。

1）無線對講機[15]：民用對講機頻率范圍為 409～410 MHz；業余對講機為144～146 MHz和 430～440 MHz；專業對講機的工作頻率在甚高頻 （VHF）是一部分V高段（148～174 MHz）和V低 段（136～160 MHz），另有一部分是全段（136～ 174 MHz）。但在特高頻（UHF），大部分是U高 段（450～470 MHz）和U低段（400～430 MHz）， 極少數是U全段（400～470 MHz）。

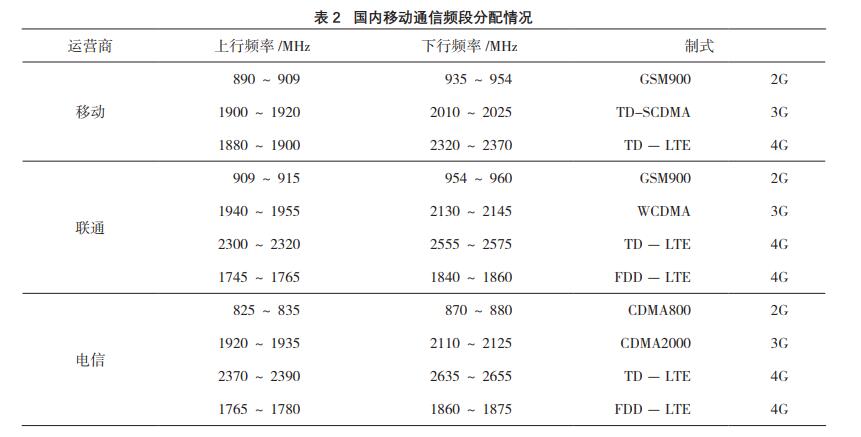

2）移動手機：頻率范圍如表 2 所示。

3）無線路由器：按照 IEEE 802.11 b/g/n 定義， 工作頻率為 2400 ～ 2497MHz。

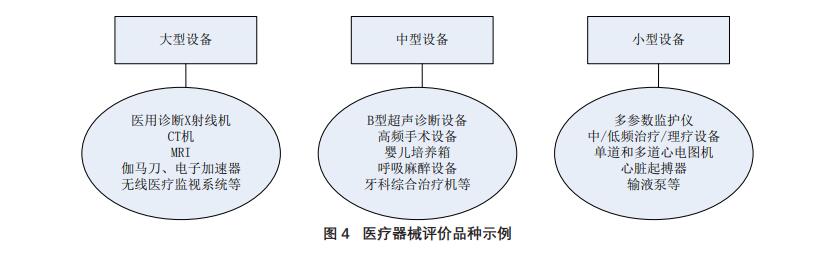

電磁兼容性評價的醫療器械品種可根據使用 頻次、范圍、風險等因素擇機考慮，如圖4所示。

4 建議采取的措施

對于重點監管的醫療器械，因其風險高、使 用頻繁、體積大等原因，無法抽取樣品進行實驗室 檢測，現場檢驗便成為對其質量進行監管的主要手段。因此，結合實際工作，需要從以下幾個方面采 取措施。

4.1 破解法律法規方面的制約

在用醫療器械檢驗，特別是電磁兼容檢驗， 在全世界都是一個新的課題，我國更是剛剛起步， 沒有任何成功經驗可循[16]。在法律法規層面明確醫 療器械電磁兼容性現場檢驗的合法性，對現場檢驗 機構的資質認定、檢驗方法、檢驗內容等出具相關 規定，確定根據現場檢測結果出具檢驗報告的法律 地位[17]。2015年12月，廣東省食品藥品監督管理局 召開《廣東省在用醫療器械監督管理辦法》立法研 討會，率先啟動在用醫療器械地方立法工作。2017 年2月14日，國務院印發《“十三五”[敏感詞]食品安 全規劃和“十三五”[敏感詞]藥品安全規劃》（國發 〔2017〕12號），明確提出要“開展在用醫療器械 現場檢驗方法、檢測平臺及裝備研究”。

4.2 破解設備人員方面的制約

醫療器械電磁兼容性檢驗屬于專業性較強的 測試項目，現場檢驗要求用于檢驗的設施設備均 是可移動、便攜的，從而對測試設備提出了較高 要求。因此，需要統籌考慮在用醫療器械電磁兼容 的檢測項目，增加可檢醫療器械的品種范圍。加 快人員培訓，打造一支技術卓越、知識面廣的檢測 隊伍。加強新設備、新技術的投入力度，提高在用 醫療器械電磁兼容性檢驗質量，以期形成全面、有 效、系統性的覆蓋評價。

4.3 破解醫療機構重視程度的制約

醫療機構中設備管理部門承擔醫療器械的維 保、養護、正常使用等職責，但因為素質能力、技 術水平的不足，往往不能找出醫療電氣設備在正常 使用過程中出現的性能下降、診斷錯誤等原因，甚 至片面地認為是由設備本身質量、電氣元件老化引 起的，對電磁干擾的概念模糊不清。因此，需要醫 療機構決策層、使用管理部門充分認識在用醫療器 械存在的電磁干擾現象和可能引發的不良事故[18]， 不斷豐富電磁兼容性相關知識儲備，提升技能水平 素養，由上至下、由點及面構建醫療機構電磁兼容 安全機制[19]。

5 結語

醫療器械直接或間接地接觸人體，與診療、 治療及復健密切相關，在醫療環境中工作時，如果 電磁兼容能力差，將會造成數據失真、醫療誤診、 報警失靈、危險帶電、意外能量輸出等危害患者或 醫護人員的情況。因此，開展在用醫療器械電磁兼 容性評價研究，是保障民眾用械安全、促進落后產 品更替、提高企業自主研發能力的重要舉措，必將 更好地推動醫療器械產業健康發展。

參考文獻：
[1] YY 0505-2012 醫用電氣設備第1-2部分：安全通用要 求并列標準：電磁兼容 要求和試驗[S]. 北京：中國標 準出版社，2013.
[2] 嚴紅劍，徐秀林，胡秀枋，等. 醫用電子設備電磁發射 對醫療環境影響的分析[J]. 中國輻射衛生，2007，16 （3）：327-329.
[3] 高靜. 醫療器械生產企業在通過電磁兼容標準時所遇到 的問題及改進措施[D]. 北京：北京理工大學，2015.
[4] 高虹. 醫療儀器使用中的靜電放電的危害及防護[J]. 醫 療設備信息，2002，（9）：37-39.
[5] 林蕾，鄧微，武穎. 醫療設備的靜電綜合防護研究[J]. 計算機工程與應用，2013，49（S3）：507-510.
[6] 孫小立. 淺析醫療儀器的靜電[J]. 醫療裝備，2014，27 （9）：100.
[7] 羅惠敏. 電子產品電快速瞬變脈沖群干擾的防護[J]. 無 錫職業技術學院學報，2011，10（3）：43-45.
[8] 蘭建斌，黃美萍. 醫療系統的防雷設計方案[J]. 工程技 術，2015，（9）：65.
[9] 郭建松. 浪涌電壓對電子設備的危害及防護[J]. 電力技 術，2015，（17）：155.
[10] GB/T 17626.3-2016 電磁兼容試驗和測量技術 射頻電 磁場輻射抗擾度試驗[S]. 北京：中國標準出版社， 2016.
[11] 王琦，陳以水，陳順樂. 加強大型醫療設備的性能檢測 和監督管理[J]. 中國輻射衛生，2012，21（2）：159- 160.
[12] GB 4824-2013 工業、科學和醫療（ISM）射頻設備騷 擾特性 限值和測量方法[S]. 北京：中國標準出版社， 2014.
[13] 黃文廣，孟志平. 大型醫用電氣設備的現場射頻電磁場 輻射抗擾[J]. 醫療裝備，2018，31（5）：33-35.
[14] 陳婷，余華通，鄒明明，等. 大型醫療設備或系統EMC 現場測試方法研究[J]. 測試與測量，2012，（2）： 25-27.
[15] 王權，蘇宗文，李澍，等. 大型醫用電氣設備的電磁兼 容現場測試[J]. 中國醫療設備，2015，30（9）：70- 71.
[16] 楊振. 我國《在用醫療器械檢驗技術要求》編制構想 [J]. 中國藥事，2016，30（1）：55-58. [17] 劉秋穎，王穎，劉然，等. 在用醫療器械科學監管的形 勢分析及對策[J]. 中國醫療器械信息，2018，（3）：151-152.
[18] 李靜莉，鄭佳，余新華. 在用醫療器械科學監管的形勢 分析與建議[J]. 中國醫療設備，2015，30（1）：68- 70.
[19] 唐波，涂彧，張殷,等. 醫療行業決策、管理層輻射安 全與安全文化素養的調查研究[J]. 中國輻射衛生， 2012，21（4）：410-412.
